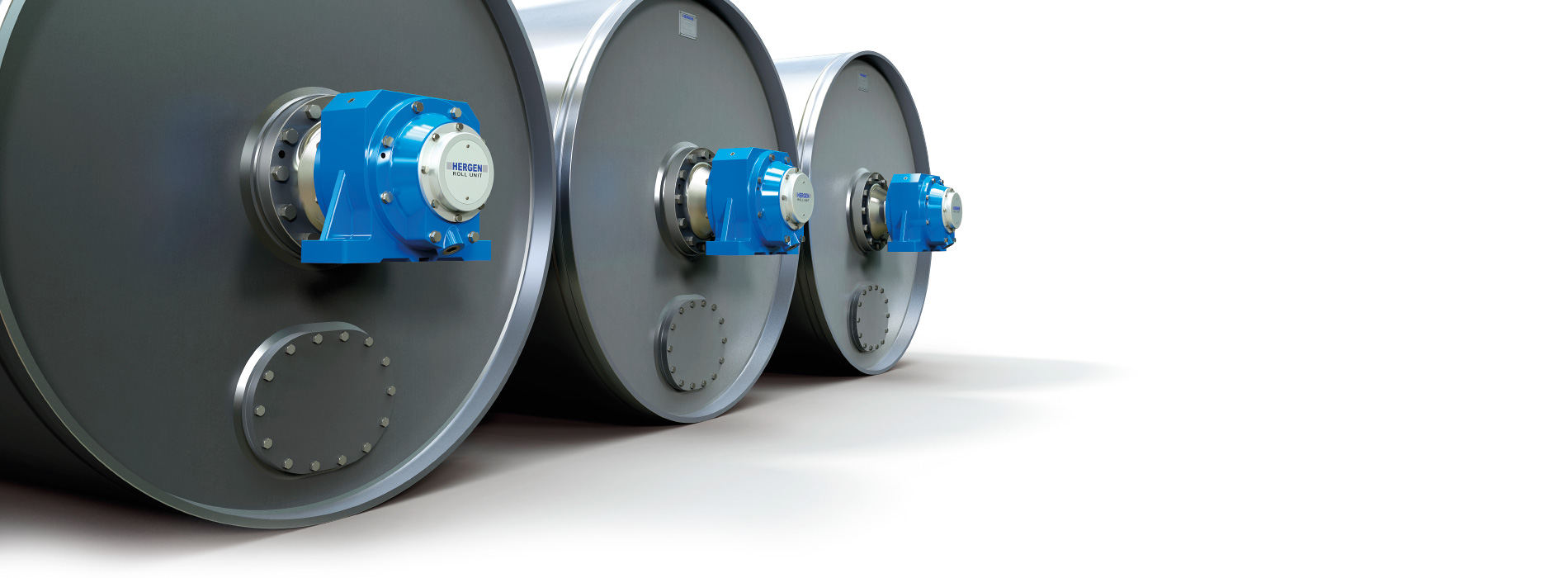

Cilindros Secadores
Produzimos Cilindros Secadores em Aço Carbono para máquinas de pequeno e grande porte, através de um processo moderno e rigoroso, dentro dos mais altos padrões de qualidade exigidos pelo mercado mundial.
Somos credenciados para fornecer Cilindros Secadores e vasos de pressão com as principais certificações internacionais, como ASME, PED e CUTR032 (Rússia).
As muitas vantagens da construção em Aço Carbono

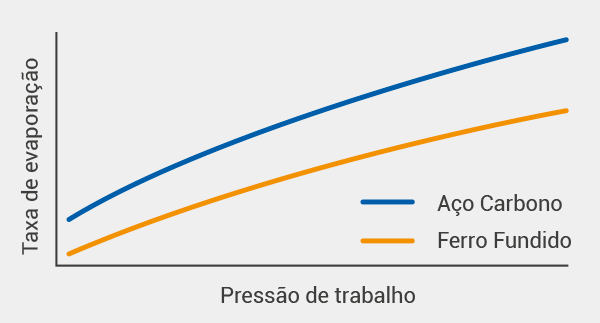

Ganho de secagem
O Aço Carbono, com sua natureza dúctil, permite utilizar espessuras de paredes menores na camisa do cilindro, resultando em maior taxa de transferência de calor para a folha de papel.
O Coeficiente Global de Transferência de Calor dos Cilindros Hergen é em torno de 3% maior que as opções concorrentes
Papel: corrugado
Material do Cilindro: Aço Carbono
Caso real:
Seis dos 49 antigos Cilindros Secadores de Ferro Fundido foram substituídos por Cilindros Hergen de Aço Carbono
Os Cilindros Hergen apresentam menor diferença entre a temperatura do vapor saturado e a temperatura da superfície do Cilindro, quando comparados com os Cilindros de Ferro Fundido
Aumento da largura útil
A construção mais compacta dos cilindros em aço aumenta sua largura útil, podendo resolver problemas de borda úmida na secagem.
Aumento da segurança
A construção em Aço Carbono elimina o risco de explosão.
Manutenção reduzida
As tampas são soldadas, eliminando a possibilidade de vazamentos.
Características dos Cilindros
Barras de Turbulência
A função das Barras de Turbulência é romper a película de condensado na superfície interna do Cilindro, e assim tornar possível uma maior convecção entre ele e o condensado.
Benefícios
Aumento da capacidade de secagem do Cilindro
Melhora do perfil de secagem/umidade
Aumento da taxa de evaporação de Cilindros que já estão rodando no seu limite de evaporação
Baixo investimento
Mancais lubrificados a óleo
Aumento da vida útil dos rolamentos.
Manutenção reduzida.
Excelente custo/benefício.
Montagem flangeada das uniões rotativas
Este sistema permite o alinhamento preciso da união rotativa com a ponta de eixo do Cilindro Secador, diminuindo o desgaste das vedações.
Benefícios
Maior vida útil das vedações
Manutenção reduzida
Isolamento das tampas
O Cilindro Secador perde calor pelas tampas, o que significa perda constante de energia. Isolando as tampas, consegue-se minimizar esta perda, resultando em considerável economia de energia.
Benefícios
Economia de vapor na ordem de 3 a 5%
Segurança para os operadores
Baixo investimento
Controle de Qualidade
Certificado de qualidade de todas as chapas de aço utilizadas na fabricação – propriedades mecânicas e químicas
Certificado de qualidade dos elementos fundidos – propriedades mecânicas, químicas e estrutura metalográfica
Construção do cilindro de acordo com rigorosas normas de fabricação (ASME, PED ou outra de acordo com o caso)
Inspeção por ultrassom de toda chapa da camisa e tampas
Inspeção dimensional após a fabricação da camisa
Inspeção por ultrassom de todos os cordões de solda
Tratamento térmico para alívio de tensões
Teste hidrostático de acordo com as normas ASME ou PED
Balanceamento dinâmico conforme norma ISO 1940 classe G 2,5

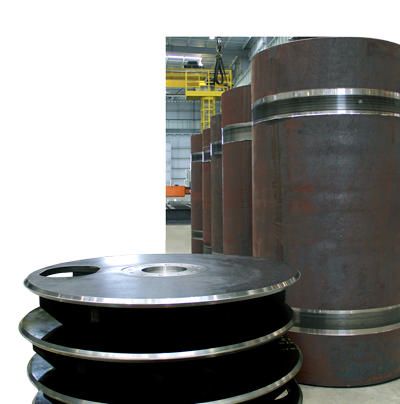

Rigoroso controle dimensional durante todas as etapas de fabricação do cilindro
Linha de Cilindros
| Modelo | Diâmetro (mm) | Face máxima (mm) | Pressão de trabalho (bar) | Norma |
|---|---|---|---|---|
| SSD 1000 | 1000 | 10.300 | 10 | ASME / PED / CUTR032 |
| SSD 1200 | 1200 | 10.300 | 10 | ASME / PED / CUTR032 |
| SSD 1300 | 1300 | 10.300 | 10 | ASME / PED / CUTR032 |
| SSD 1500 | 1500 | 10.300 | 10 | ASME / PED / CUTR032 |
| SSD 1800 | 1828 | 10.300 | 10 | ASME / PED / CUTR032 |
| SSD 2000 | 2000 | 10.300 | 10 | ASME / PED / CUTR032 |
| SSD 2200 | 2200 | 10.300 | 14 | ASME / PED / CUTR032 |
| SSD 2438 | 2438 | 10.300 | 14 | ASME / PED / CUTR032 |
