Cilindros Yankee

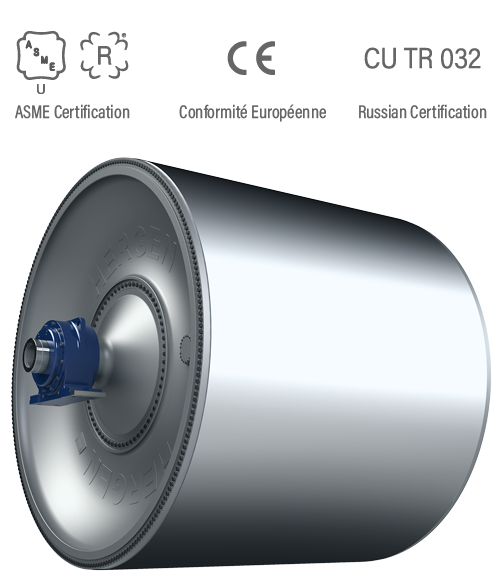

Nossa linha de fabricação de Cilindros Yankee tem capacidade para construção de cilindros com diâmetros de até 7.320 mm (24 ft) e com dupla largura (até 6.500 mm).

Desse modo, podemos atender praticamente qualquer necessidade deste segmento da indústria papeleira e estamos definitivamente estabelecidos no mercado como o principal fornecedor de Cilindros Yankee da América Latina.

Somos credenciados para fornecer cilindros e vasos de pressão com as principais certificações internacionais, como ASME, PED e CUTR032 (Rússia)





Características principais

Camisa: construída em chapas de Aço Carbono padrão ASTM de alta resistência mecânica. Controle total das juntas soldadas com ultrassom, raio-x e tratamento térmico.

Tampas: podem ser do tipo parafusadas ou soldadas na camisa do cilindro. Controle total de materiais empregados, com ultrassom e tratamento térmico.

Stay central: construído em chapas de Aço padrão ASTM. Controle de juntas soldadas com ultrassom, raio-x e tratamento térmico. Pontas de eixo fundidas em Aço com controle total das propriedades físicas dos materiais.

Extrator de condensado com múltiplos bicos: Construção em Aço Inoxidável e ponteiras microfundidas de alta dureza. Exclusivo sistema de fixação dos bicos com ajustagem da folga entre o bico e a superfície interna da camisa.

Metalização: alta dureza, conferindo maior vida útil, e baixa espessura, permitindo maior transmissão de calor para a folha.

Construção do cilindro de acordo com rigorosas normas de fabricação - ASME, PED, CUTR032 (Rússia) - ou outra de acordo com o caso.


Vantagens

Totalmente fabricado em Aço, eliminando o risco de explosão

Aumento de produção: Transferência de calor até 35% maior do que em cilindros de ferro fundido, resultando em maior taxa de evaporação do papel

Inovador sistema de extração do condensado

Maior confiabilidade, por não haver riscos inerentes ao processo de fundição como porosidades e descontinuidade

Duas opções construtivas: tampas soldadas ou parafusadas

Maior dureza superficial, resultando em melhor qualidade de crepagem

Excelente perfil de temperatura

Os cilindros fabricados em chapa podem ser construídos em qualquer diâmetro necessário

Facilidade de transporte: as pontas de eixo podem ser transportadas desmontadas, reduzindo a altura máxima da carga


Características construtivas


Tampas soldadas ou parafusadas

Tampas soldadas

Tampas parafusadas



Superfície interna ranhurada

Os Cilindros Yankee Hergen são fornecidos com superfície interna ranhurada. A opção ranhurada oferece uma série de vantagens em relação à lisa. Quando a opção ranhurada é conjugada com a construção em aço, os benefícios são ainda maiores.

Vantagens da construção em AÇO com superfície interna RANHURADA

Devido às propriedades mecânicas do Aço, sua espessura pode ser significativamente menor do que a do Ferro Fundido, para as mesmas condições de trabalho

Isso é uma vantagem importante num Cilindro Yankee, já que uma parede de espessura menor oferece menos resistência à passagem do calor

Quando o cilindro, além de ser construído em chapa, tem a superfície interna ranhurada, a transferência do calor é ainda maior, devido à menor espessura da camisa no fundo das ranhuras



Isolamento das tampas

O Cilindro Yankee perde calor pelas tampas, o que significa desperdício constante de energia. Isolando as tampas, consegue-se minimizar esta perda, resultando em considerável economia de energia

Além disso, o isolamento também aumenta a segurança dos operadores, porque a temperatura da lateral externa do isolamento é significativamente menor

Benefícios

Economia de vapor na ordem de 3 a 5%

Segurança para os operadores

Baixo investimento



Coletores de condensado

Os coletores de condensado são suportados por estruturas robustas, garantindo a rigidez necessária.
Todo o sistema é projetado para compensar as dilatações térmicas e conferir grande resistência ao desgaste.



Barras de Turbulência

A função das Barras de Turbulência é romper a película de condensado na superfície interna do cilindro, e assim possibilitar uma maior convecção entre o condensado e o cilindro, melhorando a transferência de calor e consequentemente a taxa de evaporação.

Benefícios

Aumento da capacidade de secagem do cilindro

Melhora do perfil de secagem/umidade

Facilidade de instalação

Baixo investimento


Controle de qualidade

Certificado de qualidade de todas as chapas de Aço utilizadas na fabricação – propriedades mecânicas e químicas

Certificado de qualidade dos elementos fundidos – propriedades mecânicas, químicas e estrutura metalográfica

Construção do cilindro de acordo com rigorosas normas de fabricação - ASME, PED, CUTR032 (Rússia) - ou outra de acordo com o caso

Rigoroso controle dimensional durante todas as etapas de fabricação do cilindro

Teste hidrostático de acordo com as normas ASME, PED e CUTR032 (Rússia)

Inspeção por ultrassom de toda chapa da camisa e tampas

Inspeção dimensional após a fabricação da camisa

Inspeção por ultrassom de todos os cordões de solda

Tratamento térmico para alívio de tensões

Ultrassom de todos os parafusos



Facilidade de transporte

As pontas de eixo podem ser transportadas desmontadas do cilindro. No cliente, nosso pessoal faz a montagem das pontas. Isso facilita o transporte do cilindro, reduzindo consideravelmente a altura máxima da carga



Linha de fabricação
